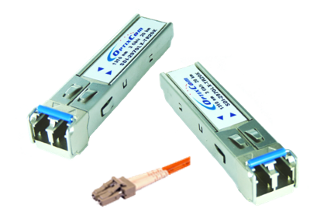

SDI Video SFP LC Optical Transceivers

OptixComs SDI (Serial Digital Interface) SFP optische Module werden für die zunehmende Nachfrage von High-Definition Video Anwendungen über lange Strecken eingesetzt. Das Design unterstützt pathologische Muster für SD, ED, HD, und 3G SDI Signale von 50 Mb/s bis 3 Gb/s. Die hohe Datengeschwindigkeit ermöglicht kristallklare Videoauflösung mit minimaler Bildverschlechterung. Diese elektrisch-optische Schnittstelle ist auch kompatibel mit SMPTE 297-2006 Standard und SFP Multi-Source Agreement (MSA) Gehäusespezifikationen.

SDI SFP Product Catalog

SDI SFP Design Guide

SFP MSA Document

Eigenschaften

1310/1550 nm Singlemode, 50 Mb/s bis 2.97 Gb/s
SD, ED, HD, und 3G SDI für alle Videoauflösungen
1-Weg Simplex oder 2-Weg Duplex optische Links
1080p Videoauflösung, bis zu 40 km
LC Stecker, 20-Pin Z-Achse hot steckbar

Anwendungen

Serial Digital Interface (SDI) Standard
SMPTE 297-2006 kompatible E-O Schnittstelle
Ferndigitaldisplaysysteme
Fernsicherheitsüberwachung
Professionelle Videoübertragung

Part Number	Data Rate	Wavelength	Distance	Power Budget	Temp. Range
SDI-2970LX-2T2K	50 Mb/s - 3 Gb/s	1310 nm	2 km	(TX) > -8 dB	0 – 70°C
SDI-2970LX-2T20K	50 Mb/s - 3 Gb/s	1310 nm	20 km	(TX) > -6 dB	0 – 70°C
SDI-2970LX-2T40K	50 Mb/s - 3 Gb/s	1310 nm	40 km	(TX) > -2 dB	0 – 70°C
SDI-2970EX-2T40K	50 Mb/s - 3 Gb/s	1550 nm	40 km	(TX) > -2 dB	0 – 70°C
SDI-2970EX-2R40K	50 Mb/s - 3 Gb/s	1550 nm	40 km	(RX) > -22 dB	0 – 70°C
SDI-2970LX-TR2K	50 Mb/s - 3 Gb/s	1310 nm	2 km	> 14 dB	0 – 70°C
SDI-2970LX-TR20K	50 Mb/s - 3 Gb/s	1310 nm	20 km	> 16 dB	0 – 70°C
SDI-2970LX-TR40K	50 Mb/s - 3 Gb/s	1310 nm	40 km	> 20 dB	0 – 70°C
SDI-2970EX-TR40K	50 Mb/s - 3 Gb/s	1550 nm	40 km	> 20 dB	0 – 70°C
